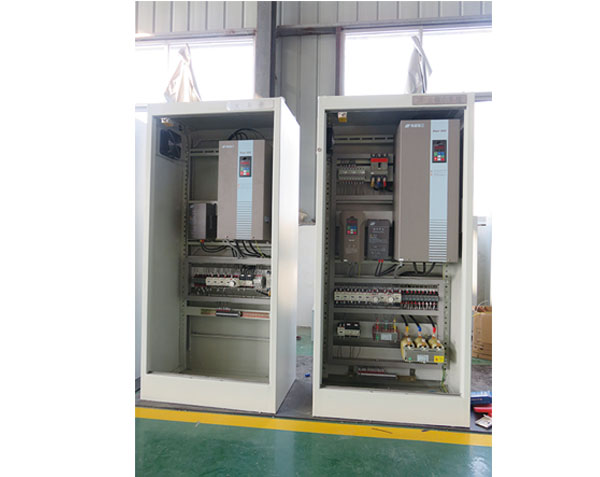

起重机电气控制柜系列
该系列电气控制柜 ，适用于冶金起重机、水库，桥梁，大坝，高层建筑工地上使用的塔式起重机，控制起重机电动机的起动，调速，制动及换向。
用途结构概述
本电气控制柜采用1.GB/T5031-2008《塔式起重机技术条件》标准，2.JT/T70.1-93《港口门座起重机电气设备技术条件（电控设备）》3.IEC439《低压成套开关设备》壳体采用钢板弯制而成，根据用户实际需要，可做成不同的外形尺寸和安装尺寸。安装方式采用壁挂式或座式，其内部的电气元件可以选用不同型号的产品，如接触器可选用施耐德、西门子、ABB、正泰、等型系列变频器可采用ABB、施耐德、安川、及国产品牌。
原理概述
该系列电气控制柜与起重机联动控制台相配合，对起重机的起动、换向、调速、制动等进行控制，并对起重机实现供配电、短路、过电流、过电压、欠电压、零位及断相、错相等保护。该系列电气控制柜采用涡流制动器和切换电机转子电阻相结合的方式进行起动调速、变极调速或自耦变压降压起动切换转子电阻调速、电磁转差、力矩电机；调速，也可以采用变频调速和PLC控制方式，在起重机的各个运动机构可以采用不同的调速方式。
工作环境：
●海拔高度不超过2000m;
●周围介质温度≤+50℃,≥-30℃;
●相对湿度≤85%;
●周围介质没有爆炸危险,没有导电粉末和能破坏绝缘的腐蚀性气体等场所;
●防护等级采用IP54、IP55。
