一、概述

QTA系列联动台为整体式安装，QTA1采用工程塑料注塑成型，造型美观大主，结构紧凑。配有WLK3型主令控制器，手感明确，档位清晰，有零位自复和锁定装置，且元件接线、拆装、维修都非常方便。各机构均可加装电位器，面板装有各种指示灯和控制按钮。全部采用施耐德触点，工作安全可靠，使用寿命长。

二、适用范围

QTA系列联动台主要用于交流50Hz(60Hz.)额定电压380V(440V)，额定电流AC15A、DC13A及以下的控制电路中，控制起重起重运输机械的电机启动、调速、制动、换向和其它特殊功能。针对不同的使用工况要求，产品可实现双机构联动/单动。

三、执行标准

GB 14048.1《低压开关设备和控制设备总则》

GB 14048.5《低压开关设备和控制设备第5-1部分》JB/T 6748-2013《起重机控制台》

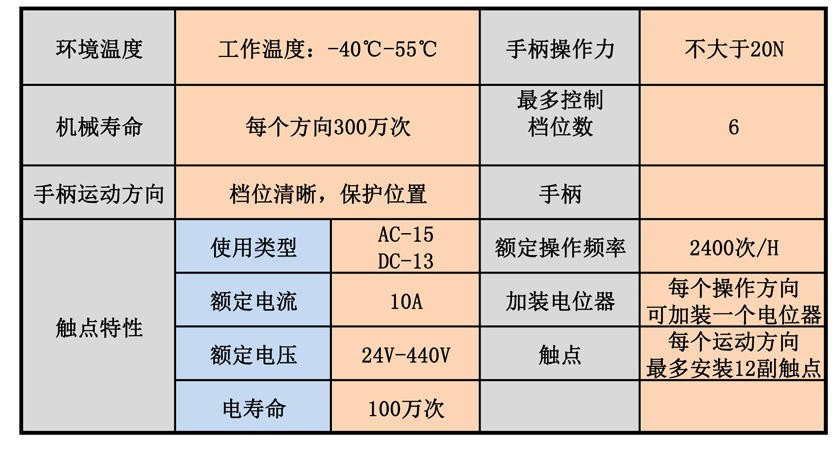

四、性能和技术参数

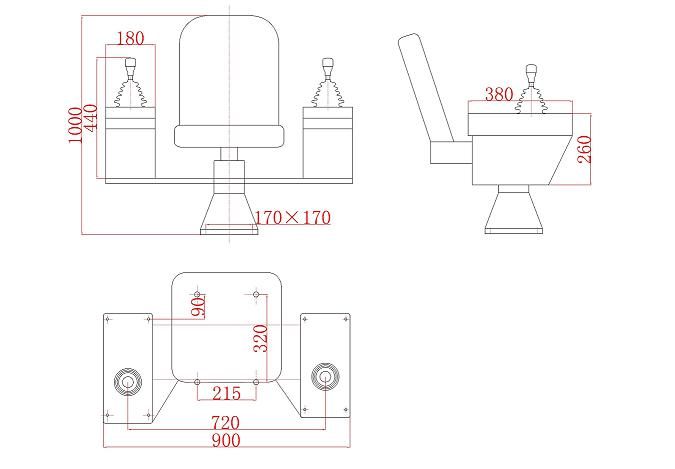

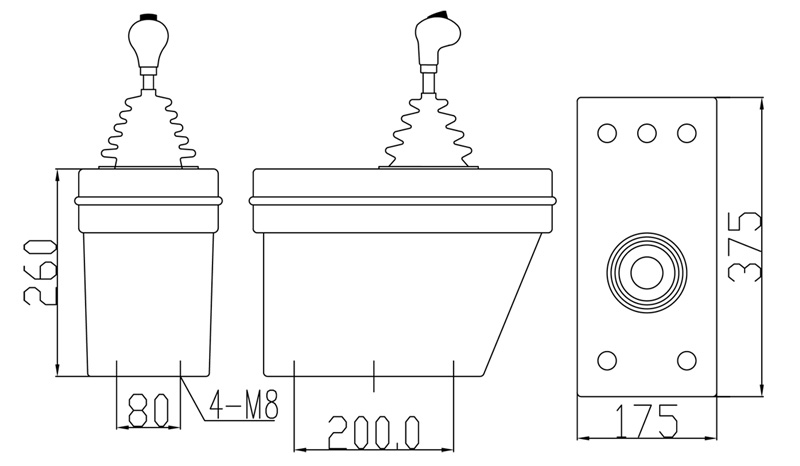

五、安装示意图
